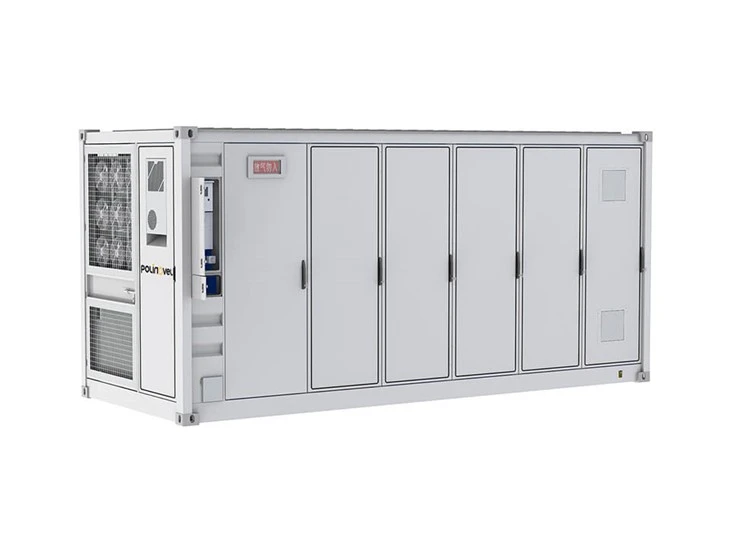

A 3,85–5 MWh-s On-Grid Liquid-hűtésű BESS Container nagyméretű-hálózathoz-csatlakozott energiatároló alkalmazásokhoz készült. Nagyobb, 5 MW-os akkumulátortárolási projektekhez több 3,85 MWh–5 MWh folyadékhűtésű BESS tároló is konfigurálható együtt, hogy támogassák a megújuló energia integrációját, a közösségi szintű teljesítménypufferelést, a csúcsigényű borotválkozást és a hálózati kiegészítő szolgáltatásokat. A szükséges kisülési időtartamtól függően a projekt kapacitása körülbelül 15 MWh-ra 20 MWh-ra méretezhető, miközben a moduláris 20 - lábnyi konténeres kialakítást megtartjuk. A teljesen automatizált folyadékhűtés aktívan kiegyenlíti az akkumulátor hőmérsékletét a magas hatékonyság és a hosszú élettartam fenntartása érdekében. Az előre-összeszerelt konténer kialakítása leegyszerűsíti a szállítást, a telepítést és a karbantartást. A független AC/DC konténer architektúra és a több{22}szintű tűzvédelem fokozza a rendszer biztonságát, míg az alacsony és nagyfeszültségű áthaladás támogatása javítja a hálózat stabilitását a tengerszint feletti magasságok és környezeti feltételek széles skáláján.
3,85 MWh:
Magasabb biztonsági ráhagyásra és hosszabb élettartamra tervezve, ideális a megbízhatóságra{0}}fókuszált projektekhez.
4,2–4,3 MWh:
Általános hálózathoz{0}}csatlakozott konfiguráció, kiegyenlítő kapacitás, tápellátás és teljes projektköltség.
5 MWh:
Nagy energiasűrűségre és maximális költséghatékonyságra optimalizálva egyetlen konténerben.
Az Ön energiaszükségletére optimalizálva
Nagy{0}}kapacitású hálózati támogatás
A 3,85–5 MWh kapacitásra tervezett rendszer stabil töltést és kisütést biztosít, támogatja a csúcsborotválkozást, a terheléselosztást és a hálózati rugalmasságot.
Fokozott rendszerbiztonság
A független váltóáramú és egyenáramú tartály kialakítása megakadályozza a hibák továbbterjedését, míg a több-szintű tűzvédelem lehetővé teszi a gyors reagálást és a termikus események hatékony megfékezését.
Grid{0}}barát teljesítmény
Támogatja a kis- és nagyfeszültségű átfutási{0}}képességeket, segít stabilizálni a hálózatot és fenntartani a megfelelőséget feszültségingadozások és hálózati zavarok esetén.
Széleskörű környezeti alkalmazkodóképesség
Megbízható működés széles hőmérsékleti tartományban, nagy magasságban és zord környezetben, egyenletes teljesítményt biztosít a különféle hálózati{0}}léptékű telepítéseknél.
Automatizált folyadék hőszabályozás
A teljesen automatizált folyadékhűtés aktívan kiegyenlíti a cellák hőmérsékletét, javítja az energiahatékonyságot, csökkenti a lebomlást, és támogatja a hosszú, akár 7000 ciklusos élettartamot.
Egyszerűsített telepítés és O&M
A gyári-beépített konténerszerkezet csökkenti a-helyszíni munkát, lerövidíti az üzembe helyezési időt, és leegyszerűsíti a hosszú távú-üzemeltetést és karbantartást.
Specifikáció
| Modell | CESS | ||
| 1900/3858 | 2100/4244 | 2500/5015 | |
| Akkumulátor tartály | |||
Alkalmazás | A -rácson | ||
Cell Type | LFP 3.2V/314Ah | ||
Akkumulátor modul | 48S1P/48,23 kWh | 104S1P/104,50 kWh | |
Rendszerkonfiguráció | 384S10P | 416S12P | |
Névleges feszültség | 1228.8V | 1331.2V | |
Rendszer energia | 3858,43 kWh | 4244,27 kWh | 5015,96 kWh |
Töltési/kisütési arány | 0.5P | ||
Életciklus | 7000 | ||
Hőkezelés | Folyékony-hűtés | ||
Tűzvédelmi rendszer | Aeroszol/perfluorhexanon | ||
Súly | 38T | 40T | 43.5T |
Méretek (H*Sz*Ma) | 6058*2438*2896mm | ||
Integrált inverteres erősítő egység | |||
Névleges teljesítmény | 1900 kW | 2100 kW | 2500 kW |
MV AC feszültség | 10-35 kV | ||
| LV AC feszültség | 690V | ||
Működési frekvencia | 50Hz/60Hz | ||
Teljesítménytényező | 1Vezető~1Lemaradás | ||
Transzformátor típusa | Száraz/olaj{0}}merülő transzformátor | ||
| Transzformátor tekercselés típusa | Dy11 | ||
Hőkezelés | Levegő-hűtés | ||
Méretek (H*Sz*Ma) | 6058*2438*2896mm | ||
Rendszerparaméterek | |||
Rendszer hatékonysága | 88% | ||
Üzemi hőmérséklet | -20~+55 fok (＞45 fokos leértékelés) | ||
Működési páratartalom | 0-95% (nem-kondenzáló) | ||
Működési zaj | Kisebb vagy egyenlő, mint 75 dB(A) @ 3 m | ||
Behatolás elleni védelem | IP54 | ||
Max. Működési magasság | 4000 m (＞ 2000 m leértékelés) | ||
Kommunikációs módszer | Ethernet | ||
Tanúsítási szabványok | UN38.3,MSDS,IEC 62619,EN 62477,IEC 62933-5-2, EN IEC 61000-6-2/4,G99,VDE-AR-N 4110/4120,EN 50549-2,NTS 631 V2.1 | ||
A 20 - láb méretű, 5 MWh-s, folyadékhűtésű energiatároló tartály 314 Ah-s akkumulátorcellákat használ, amelyekhez több mint 5000 cella szükséges. A nagy energiasűrűség okozta termikus kihívások miatt a folyadékhűtés szükséges választás:
A hőmérséklet egyenletessége:
40%-kal csökkenti a hőmérséklet-különbséget az akkumulátorcellán belül, és 2 fokon belül szabályozza a hőmérséklet-különbséget a PACK-on belül.
Megnövelt rendszer élettartam:
A rendszer átlagos segédenergia-fogyasztása 20%-kal, az akkumulátor leromlási aránya 10%-15%-kal csökken, és a rendszer élettartama elérheti a 15 évet.
Csökkentett energiafogyasztás:
A folyékony hűtéssel elért jobb hőmérséklet egyenletesség 20%-kal csökkenti a rendszer saját{0}}fogyasztását.
Folyadékhűtő egység (hűtő főegység)
Folyadékhűtő csővezetékek (több{0}}lépcsős, változó átmérőjű kialakítás)
Szivárgásérzékelő és reagáló rendszer
Intelligens hőmérséklet-szabályozási algoritmus
Tűzbiztonsági rendszer
A tűzvédelmi rendszer minden akkumulátorcsomagot a legkisebb védelmi egységként használ, és gáz{0}}folyékony, két-fázisú porlasztott tűzoltóanyag-technológiát alkalmaz, aspirációs füstérzékelőkkel, éghető gázérzékelőkkel, valamint hőmérséklet- és füstérzékelőkkel kombinálva az átfogó felügyelet érdekében.
Cell szint:
Termikus kifutó szabályozás
Csomag szintje:
Precíz érzékelés és permetezés
Klaszter szint:
Elszigetelés és védelem
Rekesz szint:
Teljes-rekeszes vízbemerítésű tűzoltás + szellőzés és robbanásmentesítés
Hálózati-skála/energiatermelési oldali energiatároló
Segíti az energiatermelő létesítményeket a hálózat stabilitásának helyreállításában, optimalizálja a teljesítménygörbéket, és csökkenti a szél- és napenergia korlátozását.
01
Kereskedelmi és ipari energiatárolás
Az ipari felhasználók a transzformátorkapacitást energiatároló rendszerekkel helyettesíthetik, csökkentve a csúcsteljesítmény-fogyasztást, és így a kapacitásköltségeket is megtakaríthatják.
A gyárak és bevásárlóközpontok csúcsteljesítményű borotválkozást és terheléseltolódást hajthatnak végre, csökkentve ezzel az áramköltségeket és tartalék áramforrásként szolgálhatnak.
02
Új energia energiatárolással
A szél- és naperőművek kiegészítése, valamint az időszakos és változékonysági problémák kezelése.
03
Microgrid/Off{0}}grid rendszerek
Bányászati műveletekhez, szigeti elektromos hálózatokhoz, kommunikációs bázisállomásokhoz stb.
04
Sürgősségi tápegység
Kritikus infrastruktúrákhoz, például kórházakhoz, adatközpontokhoz és katonai bázisokhoz.
05
Miért válassz minket?
Magas szintű integráció:Magasan integrált rendszerek, beleértve az akkumulátort, a BMS-t, a PCS-t, az EMS-t, a hőkezelést és a tűzvédelmet.
Szabványosítás:20 méteres szabványos konténeren alapul, amely megkönnyíti a szállítást, a telepítést és a bővítést.
Több-szintű tűzvédelem + folyadékhűtés hőmérséklet-szabályozás + három-rétegű BMS architektúra.
Költséghatékonyság-:Csökkentett kilowatt{0}}óránkénti költség a nagy-kapacitású akkumulátorcellák miatt.
Különféle forgatókönyvekhez alkalmas, beleértve a grid{0}}méretű, kereskedelmi és ipari, valamint a{1}}hálózaton kívüli alkalmazásokat.
A nagy-kapacitású energiatároló rendszerekben a működési stabilitás gyakran gyakorlati szempontból jelentősebb, mint az egyedi teljesítménymutatók. A 3,85 MWh–5 MWh hálózatra kapcsolt, folyadékhűtésű BESS konténeres BESS energiatároló rendszer a cella hőmérséklet-különbség-szabályozásának, a rendszerszintű redundancia-tervezésnek és a több-rétegű biztonsági mechanizmusoknak átfogó figyelembevételével az akkumulátor teljesítményromlását és a működési kockázatokat szabályozható határokon belül tartja, így az energiatároló rendszer teljes élettartama alatt kiszámítható működését biztosítja.
